一、綜述
1.1 項目概述
□項目名稱：某車間打磨粉塵治理項目
□業主單位：北京某科技股份有限公司
□方案設計單位：山東草莓污视频在线观看環保設備有限公司
1.2設計依據
□根據提供的與本項目有關的資料
□《中華人民共和國環境保護法》（2015-01-01）
□《中華人民共和國大氣汙染防治法》（2000-04-29）
□環境空氣質量標準（GB3095-2012）
□國發（1996）31號《國務院關於環境保護若幹問題的決定》
□中華人民共和國主席令第72號《中華人民共和國清潔生產促進法》
□《國家環境保護“十一五”計劃》
□《大氣汙染物綜合排放標準》（GB16297-1996）
□《建設項目環境保護設計規範》
□《采暖通風和空氣調節設計規範》（GB50019-2003）
□《建築設計防火規範》（GB50016-2006）
□《供配電係統設計規範》（GB50052-1995）
□ 山東草莓污视频在线观看環保設備有限公司治理類似項目取得的經驗
1.3設計原則
（1）協助企業采用科學合理的收集方式，在達到收集效果的前提下，盡量減少氣量。
（2）積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用先進、可靠的汙染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣汙染、保護環境的目的。
（3）妥善解決項目建設及運行過程中產生的汙染物，避免二次汙染。
（4）嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的規範、法規與標準。
（5）選擇新型、高效、低噪設備、注意節能降耗。
（6）總平麵布置力求緊湊、合理通暢、簡潔實用。盡量減小工程占地和施工難度。
（7）嚴格執行國家有關設計規範、標準，重視消防、安全工作。
（8）依據國家和地方有關環保法律、法規及產業政策要求對工業汙染進行治理，充分發揮建設項目的社會效益、環境效益和經濟效益。
1.4 技術服務單位簡介
山東草莓污视频在线观看環保設備有限公司是一家專業從事工業氣態汙染物治理的環保技術企業, 公司擁有自主知識產權開發的“低溫等離子體廢氣處理設備和光氧催化廢氣淨化設備”，是一個集研發、製造、安裝、銷售、服務為一體的環保企業。
公司致力於工業廢氣中的VOC、惡臭、異味、水霧濕氣、油煙等氣態汙染物方麵的控製及治理。目前，公司已具備了使用大功率處理大流量工業廢氣的能力。應用領域：
□ 石化、化工、醫藥、塑膠、印刷等行業產生的各類揮發性有機汙染物（VOC）。
□ 汙水處理廠、垃圾處理廠、公廁、垃圾打包站、泵站、市政、卷煙廠、香精廠、屠宰場等領域產生的各類惡臭、異味氣體等。
□ 醫院、餐飲、賓館、娛樂場所、車船、航空候車室等公共場所及辦公室、家庭、轎車、實驗室等產生的甲醛、苯、氨等有毒氣體及微生物、懸浮顆粒物等。
□ 大型火力發電廠、水泥廠、鋼鐵廠等產生的二氧化硫、粉塵、油煙等。
□ 無菌實驗室、病房、手術室、無塵化工廠等。
二、項目基本情況
根據貴公司提供的相關資料確定本方案主要處理車間內打磨所產生的粉塵。貴公司打磨工位尺寸1300*1200，打磨工位高度750mm。
三.打磨台設計

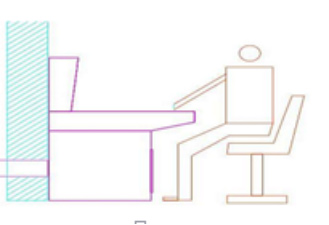

根據貴公司意向，結合傳送的草繪圖樣，我公司擬為貴公司非標設計一款性能優異的產品。本產品在我公司自吸式打磨台暢銷機型基礎上並結合貴公司意向重新設計，產品滿足貴公司生產工藝特性及人機工學需求，設備性能穩定.過濾精度高.維護簡單.噪音低.使用壽命長。我公司為貴司設計一套非標下吸式打磨工作台，設計得下吸式打磨台充分考慮到人機工程，給操作人員預留腿部放置空間，確保員工打磨作業時不因腿部空間限製而產生疲勞感。

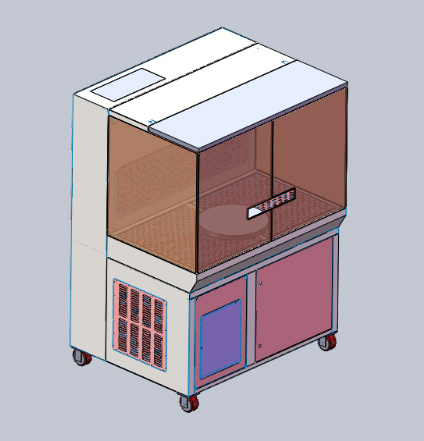

機型示意：
本產品清灰方式為不影響員工安心作業，故不采用自動清灰，選用手動定時清灰，當設備運行一段時間後，由員工在有準備的情況下按動清灰按鈕進行在線清灰作業。
設備動力選用兩台3Kw電動機，在保證使用需求的基礎上降低運設備運行能耗。電動機可依據貴公司需求選用國際或國內知名品牌。
過濾元件采用進口材料，確保過濾精度達到99%，過濾後氣體排放達到國家相關標準。運用我公司先進的自沉流技術，較大限度減少粉塵對濾材磨損，延長過濾元件使用壽命。

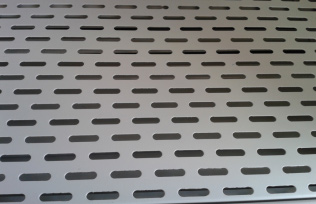

打磨台工作台麵采用多孔設計，確保粉塵充分通過無外溢。考慮到貴公司產品特性，打磨台工作台麵加裝硬度低於貴公司產品的多孔柔性材料，確保不會對貴公司產品造成劃痕，提高產品合格率。
打磨台下部設有大容量灰鬥，采用先進的自沉流技術，使一部分粉塵自行沉降到灰鬥，減少主機處理工作量，增大濾筒使用期限。便捷的灰鬥卡裝設計，使工作結束時粉塵清理·傾倒工作變的輕鬆自如。

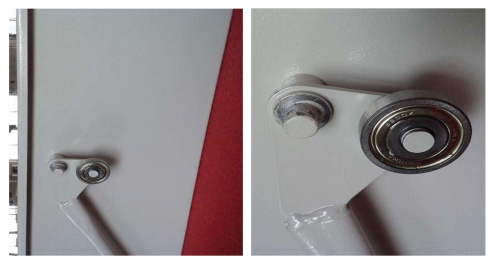

灰鬥及卡裝結構示意
為保證收集效果，結合相關設計規範及貴公司生產工藝特性，每個打磨台設計風量8000m3/h，打磨台設計使用濾筒式除塵，設備選用兩台3kw離心風機。
打磨台技術參數如下：
| 項目 | 參數 | 備注 |
|---|---|---|
| 型號 | PLDMT-8k | |
| 處理風量m³/h | 8000 | 風機與除塵器一體 |
| 電機功率Kw | 3*2 |
客戶可根據自行要求， 選擇不同品牌的電機、風機 |
| 風機負壓Pa | 2200 | |
| 過濾材料 | 聚酯纖維 | 進口濾材 |
| 濾筒數量 | 6 | 單個過濾麵積18㎡ |
| 總過濾麵積㎡ | 108 | |
| 電壓V/Hz | 380/50 | |
| 壓縮空氣Mpa | 0.5-0.6 | 無油無水 |
| 灰桶容積L | 120 | |
| 噪聲dB(A) | ≤80 | |
| 清灰方式 | 脈衝自動清灰 | 全方位在線清灰 |
| 主機外型尺寸mm | 1300*1100*1800 |
有效台麵133*750mm 台麵高度750-800mm 托盤到頂部距離1000mm |
過濾元件示意
打磨台工作台麵加裝柔性材料，確保產品不產生劃痕，提高作業效率。

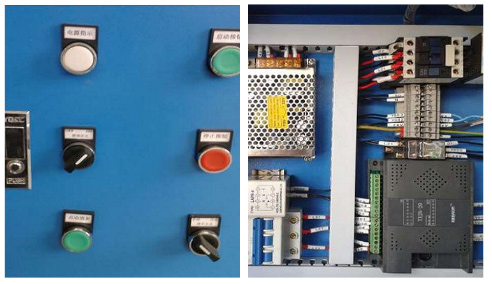

電控部分元器件同樣可依貴公司需求采用國際或國內知名品牌，並含有漏電.相序.過載等各種防護功能，由電氣工程師設計安裝，切實保護員工安全生產。頂部照明設施預留接線端口，方便照明線路的接入。
自吸式打磨台大容量灰鬥可減少積灰傾倒次數，降低員工繁瑣的勞動強度，使員工把更多時間用於打磨作業。
打磨台靈活的風量調節裝置，可使員工視打磨工件隨意調節台麵吸風量。

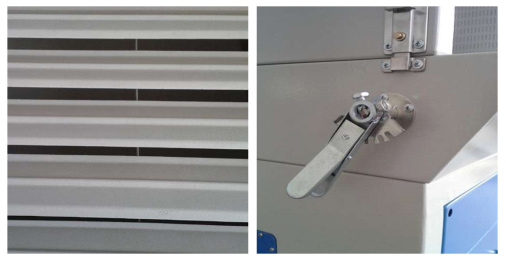

風量調節裝置示意
四 、濾筒式除塵器工作原理及結構特點
1 . 濾筒式過濾器的工作原理

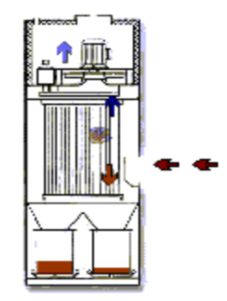

如圖所示汙濁的空氣（用暗紅色表示）通過吸塵口采集，進入過濾器。首先是一塊鋼製擋板，改變氣流方向，使氣流向上流動，進入過濾室內，這樣可避免直接衝擊濾芯。經過有過濾筒過濾分離，過濾後幹淨的空氣（用藍色表示）通過消聲排入外界，完成過濾的全過程。過濾筒分離的煙塵顆粒，在濾芯的自動清洗功能下，落入粉塵容器，進行收集。
離心風機工作時在淨化器腔體內所產生的真空吸力迫使焊接、切割及打磨煙塵迅速聚集在吸氣口的周圍，並且在強吸力的作用下回聚到淨化器內部進行淨化。在此過程中帶火星的焊接、切割及打磨煙塵在進入淨化腔體之前被阻火網框隔絕分離，而一部分有餘溫的焊接、切割及打磨煙塵氣流則被擋流板均勻的分配在淨化腔體內部以便更好的被濾筒淨化。焊接、切割及打磨煙塵進入到淨化腔體內部後較大顆粒的煙塵在重力的作用下下沉到集灰鬥裏，而小顆粒的浮塵則在吸力所產生渦流的作用下懸浮在淨化腔體內部有待濾筒的過濾。吸附在濾筒外表麵上的小顆粒灰塵經過聚集、結合等效應後，在重力的作用下滑落、下沉到集灰鬥內部。被淨化過的含塵氣流（新鮮空氣）則在吸力的作用速送到車間內給工人一個美好的工作環境。
2.濾筒式過濾器的自動清潔功能
淨化器濾材的清潔通過由壓差傳感器控製的脈衝噴吹機構實現：當淨化器運行一段時間以後，細微的煙塵吸附在濾材表麵，使得濾材的透氣性降低。壓差傳感器的兩個探測頭一個安裝在原氣側、一個安裝在淨氣側。當壓差傳感器檢測到的壓差超過某一設定值時輸出壓差信號，脈衝發生器接收信號後順序啟動脈衝噴吹閥，潔淨的壓縮空氣由閥口噴出，引射氣流對濾筒進行吹掃直到壓差低於另一設定值時才停止；濾材表麵吸附的微塵在氣流作用下被清除，落在室體下部的集塵鬥中。
脈衝噴吹需0.5～0.6MPa的潔淨壓縮空氣，且運行中須保持連續且恒定不變的供氣量。
並且主機設有溫度控製單元，監控設備異常升溫，當控製點溫度超過70℃時能自動關閉風機，確保設備使用安全。
濾筒式過濾器與傳統靜電式過濾器、機械式過濾器相比有如下優點：
□ 排放濃度低，達5 mg/m3, 一般其他過濾器隻能過濾0.5um 以上粒徑;而我司產品能過濾0.3um以上的粉塵。
□ 透氣性好，氣阻比一般過濾器低;
□ 清灰方便，全自動清灰，保證生產的連續性和高效性。
□ 粉塵收集容器裝卸便捷與過濾漏鬥的連接是密封的不漏灰塵。

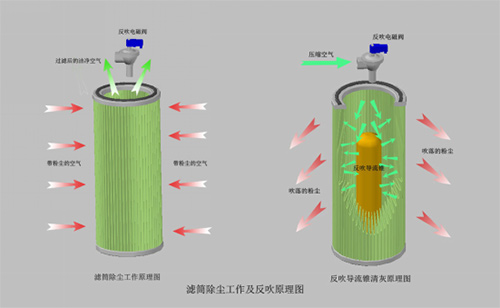

□ 濾筒豎裝更加有利於清灰，濾筒豎裝與橫裝在使用過程中的對比圖
下圖是濾筒豎裝清灰效果：
下圖是濾筒橫清灰效果：
3. 濾筒淨化器過濾濾材特點

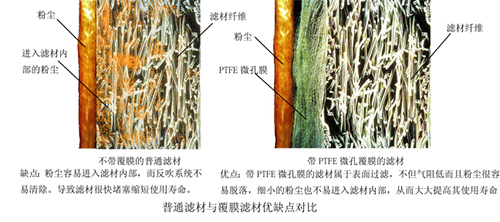

淨化器采用高效過濾筒作為過濾元件，該過濾筒選用的濾材不同於一般傳統的濾材，其表麵附有一層聚四氟乙烯薄膜。傳統濾材（如棉布、棉緞、紙質及其他傳統纖維素等）纖維間隙為5～60um，當煙塵通過時，煙塵中的一部分塵粒就會進入濾材內部而阻塞過濾元件；當阻塞情況逐漸惡化又不能進行有效清灰時，過濾元件的氣阻便會上升，能通過的氣流量也會隨之下降。如果沒有自動清灰，過濾效果會迅速下降，而該係列淨化器采用的濾材表麵附有一層聚四氟乙烯薄膜，其極小的篩孔可阻擋大部分亞微米塵粒；亞微米塵粒在濾材的表麵聚集並形成可滲透的擋塵餅，大部分塵粒被阻擋在濾材外表麵而不能進入濾材內部，在壓縮空氣的吹掃下能及時有效地被清除。該濾材具有相當高的過濾效率能到達95%以上，較傳統濾材至少提高3～5倍以上；且使用壽命較傳統濾材提高2倍以上。
四.人員培訓與要求
為了使業主單位能夠正確操作相關設備，保證係統正常運行，需對相關人員進行技術培訓。內容包括基本知識、設施操作方法和緊急事故處理方法，我們提供免費人員培訓兩次。第一次培訓地點在現場，內容為廢氣處理基本知識，第二次培訓地點也在現場，內容為廢氣處理站內設施操作方法和緊急事故處理方法。整個培訓計劃在廢氣處理設施調試過程中完成。
廢氣處理係統涉及到物理、化學及生物學的處理機製,並在處理過程中使用許多大型的機械設備及自動控製裝置等。因此每個運行人員，除具備一定的文化知識外,應在物理、化學等方麵具有一定的專業知識。
應熟悉所處理的廢氣的性質，整個處理工藝流程、原理，每個處理步驟的作用，各步驟處理單元在處理係統中的地位，即懂原理、作用。熟悉操作的具體步驟，綜合分析運行數據，進行工藝調整，即會開車、會調整工藝。懂處理設備的原理、型號、操作步驟及有關規程。會進行廢氣處理的有關運行中的工藝數據的測定。 會維護使用處理設備。會處理異常運行中的工藝問題。懂處理工藝的安全操作知識及處理事故的應急措施。熟悉本站的有關技術規定。
五.交貨期
根據項目的具體情況，初步確定項目各階段工作內容和執行周期：
□設計： 5天
□設備加工與配件采購：25天
工程累計周期： 30天
六.售後服務承諾
在設備正式移交業主管理後，定期主動進行售後服務，加強與業主的聯係，解決業主在運行過程中的困難，做到“主動服務，定期回訪，有呼必應、有求必到”，具體來講：
主動服務，定期回訪——每3到6個月主動電話回訪，了解項目實際情況，解決設備中遇到的問題；每年主動進行一次現場回訪，現場了解實際情況，解決相關問題，完善工程質量。
有呼必應、有求必到——隻要業主提出問題，必定給予滿意答複，能夠異地解決的，通過電話、傳真、電子郵件等方式，提供詳實的解決辦法；無法異地解決的，公司將根據實際情況，在接到業主電話後1－2個工作日內趕到現場解決相關問題。對於工程運行中出現的情況，無論是質量問題，還是由於業主操作不當造成的問題，均給予妥善解決，讓業主滿意。
