一、綜述
1.1 項目概述
項目名稱：某醫療垃圾處理過程廢氣綜合治理項目
業主單位：某醫療垃圾處理發廠家
設計單位：山東草莓污视频在线观看環保設備有限公司
1.2 氣象、水文及地質情況
1.3設計依據
根據提供的與本項目有關的資料
《惡臭汙染物排放標準》二級排放標準﹙GB 14554-1993﹚
《中華人民共和國環境保護法》（2015-01-01）
《中華人民共和國大氣汙染防治法》（2000-04-29）
環境空氣質量標準（GB3095-2012）
國發（1996）31號《國務院關於環境保護若幹問題的決定》
中華人民共和國主席令第72號《中華人民共和國清潔生產促進法》
《國家環境保護“十一五”計劃》
《大氣汙染物綜合排放標準》（GB16297-1996）
《建設項目環境保護設計規範》
《采暖通風和空氣調節設計規範》（GB50019-2003）
《建築設計防火規範》（GB50016-2006）
《供配電係統設計規範》（GB50052-1995）
山東九冠環保設備有限公司治理類似項目廢氣工程取得的經驗
1.4設計原則
（1）積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用先進、可靠的汙染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣汙染、保護環境的目的。
（2）妥善解決項目建設及運行過程中產生的汙染物，避免二次汙染。
（3）嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的規範、法規與標準。
（4）選擇新型、高效、低噪設備、注意節能降耗。
（5）總平麵布置力求緊湊、合理通暢、簡潔實用。盡量減小工程占地和施工難度。
（6）嚴格執行國家有關設計規範、標準，重視消防、安全工作。
（7）依據國家和地方有關環保法律、法規及產業政策要求對工業汙染進行治理，充分發揮建設項目的社會效益、環境效益和經濟效益。
1.5 技術服務單位簡介
山東草莓污视频在线观看環保設備有限公司是一家專業從事工業氣態汙染物治理的環保技術企業, 公司擁有自主知識產權開發的“低溫等離子體廢氣處理設備和光氧催化廢氣淨化設備”技術，是一個集研發、製造、安裝、銷售、服務為一體的環保企業。
公司致力於工業廢氣中的VOC、惡臭、異味、水霧濕氣、油煙等氣態汙染物方麵的控製及治理。目前，公司已具備了使用大功率處理大流量工業廢氣的能力。應用領域：
石化、化工、醫藥、塑膠、印刷等行業產生的各類揮發性有機汙染物（VOC）。
汙水處理廠、垃圾處理廠、公廁、垃圾打包站、泵站、市政、卷煙廠、香精廠、屠宰場等領域產生的各類惡臭、異味氣體等。
醫院、餐飲、賓館、娛樂場所、車船、航空候車室等公共場所及辦公室、家庭、轎車、實驗室等產生的甲醛、苯、氨等有毒氣體及微生物、懸浮顆粒物等。
大型火力發電廠、水泥廠、鋼鐵廠等產生的二氧化硫、粉塵、油煙等。
無菌實驗室、病房、手術室、無塵化工廠等。
二、項目基本情況
2.1 汙染源分析

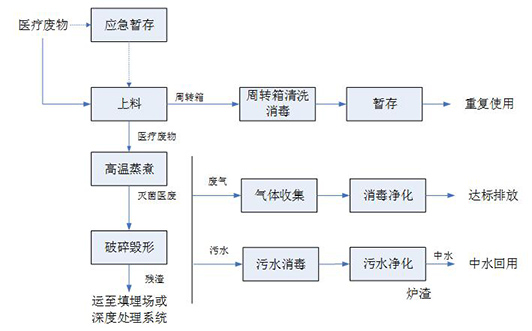

高溫蒸汽滅菌係統設計：

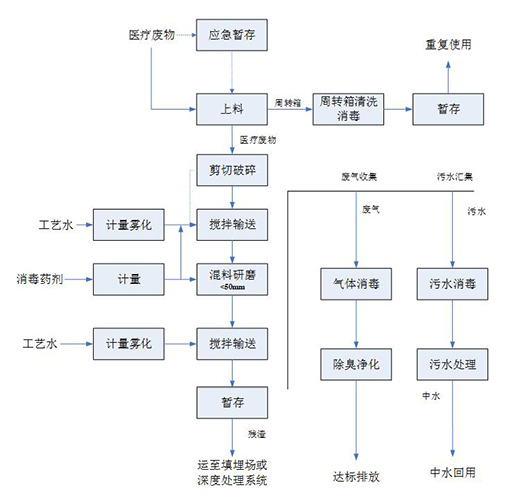

幹化學滅菌係統設計：
圖1-1醫療廢物幹化學滅菌工藝流程圖
以上為貴公司提供的現有的垃圾處理工藝，根據貴提供的以上工藝及其他相關資料，貴公司現有高溫蒸汽滅菌（jun1）係統和幹化學滅菌係統兩種處理工藝。
高溫蒸汽滅菌係統在高溫蒸煮和破碎毀形兩道工序產生廢氣以及破碎粉塵，產生的廢氣需要進行收集和消毒淨化。幹化學滅菌係統幾乎整個過程都會產生廢氣，廢氣需要進行收集，消毒以及除臭淨化。
貴公司廢氣中主要含少量粉塵、水蒸汽、微生物、揮發性有機物（VOC）等汙染物。
醫療廢棄物屬於高危固體廢棄物，廢棄物中含有的有害物質如不進行治理必將對環境造成巨大的影響。
2.2項目規模
根據貴公司提供的相關數據，本方案主要治理貴公司的圾處理設備產生的廢氣，貴公司每種工藝設備產生的廢氣各20000m3/h。
2.3工程位置
係統主機安置在室外，具體位置根據貴公司實際情況及要求確定設備擺放位置。
三.工藝技術選擇
3.1廢氣處理工藝
根據以上調研信息，結合相關廢氣的理化特性，本工程廢氣治理設備需要同時滿足殺菌、除臭、VOC治理，且不受高溫、粉塵、水氣和微生物的影響，因此本工程適宜使用的廢氣淨化工藝為UV光解廢氣淨化工藝。
UV光解設備是利用高能紫外線對廢氣分子進行裂解，對於除臭及VOC治理具有良好的效果，另外紫外線的殺菌效果相當好。由於設備采用紫外線燈管產生紫外線進行治理，紫外線燈管間距較大不會受到粉塵及高溫的影響。
3.2工藝流程

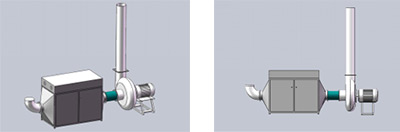

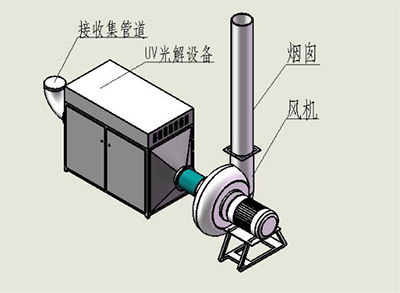

考慮到本項目擬處理的廢氣性質、運營成本及管理維護方便性，本方案工藝路線確定以UV光解廢氣淨化成套設備”為核心的工藝來處理該廢氣。該工藝路線示意圖如下圖：
廢氣經收集後進入UV光解淨化設備，設備中特製的高能高臭氧UV紫外線光束照射汙染氣體，改變氣體的分子鏈結構，使有機或無機高分子化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。同時利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生遊離氧，即活性氧，因遊離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。 UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體細菌、微生物及其它刺激性異味有立竿見影的清除效果。淨化後的氣體經排氣筒高空排放。
3.3廢氣處理係統設計
根據貴公司情況，結合本方案工藝設計，設計將車間產生的廢氣收集後使用管道運輸至廢氣處理設備，根據貴公司提供的資料每套設備的處理風量，設計將貴公司車間設計為兩套係統，每套係統處理風量20000m3/h。根據相關設計規範，結合我公司工程實際，係統主機選用我公司生產的處理風量為20000m3/h的UV廢氣淨化設備和22kw風機。
3.4 廢氣處理設備簡介
3.4.1 UV光解淨化原理介紹：
本產品利用特製的高能高臭氧UV紫外線光束照射惡臭氣體，裂解惡臭氣體如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、的分子鍵，使呈遊離狀態的汙染物分子與臭氧氧化結合成小分子無害或低害的化合物，如CO2、H2O等。
利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生遊離氧，即活性氧，因遊離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。
惡臭氣體利用排風設備輸入到本淨化設備後，淨化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。
利用高能UV光束裂解惡臭氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到脫臭及殺滅細菌的目的。
3.4.2產品性能綜述
1.高效除惡臭：
該設備能高效去除揮發性有機物（VOC）、無機物、硫化氫、氨氣、硫醇類等主要汙染物，以及各種惡臭味，脫臭效率可達99%以上，脫臭效果大大超過國家1993年頒布的惡臭汙染物排放標準（GB14554-93）。
2.無需添加任何物質：
隻需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解淨化，無需添加任何物質參與化學反應。
3. 適應性強：
可適應高濃度，大氣量，不同惡臭氣體物質的脫臭淨化處理，可每天24小時連續工作，運行穩定可靠。
4.運行成本低：
本設備無任何機械動作，無噪音，無需專人管理和日常維護，隻需作定期檢查，本設備能耗低，設備風阻極低＜50pa,可節約大量排風動力能耗。
5. 無需預處理：
惡臭氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30℃－95℃之間，濕度在30%－98%、PH值在2-13之間均可正常工作。
6. 設備占地麵積小，自重輕：
適合於布置緊湊、場地狹小等特殊條件。
7.優質進口材料製造：
8.防火、防爆、防腐蝕性能高，設備性能安全穩定，采用不鏽鋼材質，設備使用壽命在十五年以上。
產品適用範圍
| 物質名稱 | 惡臭氣體主要來源 |
| 硫化氫 | 牛皮紙漿、煉油、印染、煉焦、石化、煤氣、糞便處理、二硫化碳的生產或加工 |
| 硫醇類 | 牛皮紙漿、煉油、印染、煤氣、製藥、農藥、合成樹酯、合成纖維、橡膠 |
| 硫醚類 | 牛皮紙漿、煉油、印染、農藥、垃圾處理、生活汙水下水道 |
| 氨 | 氮肥、硝酸、、煉焦、糞便處理、肉類加工 |
| 胺類 | 水產加工，畜產加工、皮革、骨膠 |
| 吲哚類 | 糞便處理、生活汙水處理、煉焦、肉類腐爛、屠宰牲畜 |
| 硝基 | 燃料、炸藥 |
| 烴類 | 煉油、煉焦、石油化工、電石、化肥、內燃機排氣、油漆、溶劑、油墨印刷 |
| 醛類 | 煉油、石油化工、醫藥、內燃機排氣、垃圾處理、鑄造 |
設備適用於汙水處理廠、垃圾廠、製藥廠、煉油廠、化工廠、屠宰廠、養殖廠、飼料加工廠、造紙廠、印刷廠、印染廠、塑料再生廠、實驗室等惡臭氣體的脫臭淨化處理。
3.5主要設備一覽表
表2主要設備一覽表
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | UV光解廢氣淨化設備 | 15kw | 1套 | 草莓污视频在线观看環保 |
| 2 | 風機 | 22kw | 8台 | 外購 |
| 3 | 電控設備 | 8套 | 草莓污视频在线观看環保 | |
| 4 | 管道及閥門 | 若幹 | 業主自備 |
3.6排放標準
廢氣處理後的排放標準執行國家最新環保法的要求達標排放。
四、公用工程
4.1 概述
廢氣處理場的供電、供水等所有公用工程由廠方統一供給，供給條件充足。與廢氣處理站有關的運輸、維修、庫房、綠化也由廠方統一安排，廢氣處理站不再單獨設置。
在平麵布置上應注意廢氣處理站內部和周圍地區的衛生及安全性，如附近不可有火源和人群密集處，設置必要的護欄等。此外還應注意道路、場地照明和周圍的綠化。
4.2 消防
廢氣處理站內若存在易燃易爆危險品，按國家有關規範設置消火栓。並設置泡沫滅火器等消防器材。
4.3 環境協調
設計時盡量避免對周邊環境產生影響，工程建成後與周邊環境和諧統一。
4.4 采暖通風
4.4.1采暖
本工程不牽涉到采暖工程。
4.4.2通風
本裝置放置於室外，不需要人為通風。
五、工程占地
本工程占地麵積共計約110平方米/套。
六.人員培訓與要求
為了使業主單位能夠正確操作相關設備，保證係統正常運行，需對相關人員進行技術培訓。內容包括基本知識、設施操作方法和緊急事故處理方法，我們提供免費人員培訓兩次。第一次培訓地點在現場，內容為廢氣處理基本知識，第二次培訓地點也在現場，內容為廢氣處理站內設施操作方法和緊急事故處理方法。整個培訓計劃在廢氣處理設施調試過程中完成。
廢氣處理係統涉及到物理、化學及生物學的處理機製,並在處理過程中使用許多大型的機械設備及自動控製裝置等。因此每個運行人員，除具備一定的文化知識外,應在物理、化學等方麵具有一定的專業知識。
應熟悉所處理的廢氣的性質，整個處理工藝流程、原理，每個處理步驟的作用，各步驟處理單元在處理係統中的地位，即懂原理、作用。熟悉操作的具體步驟，綜合分析運行數據，進行工藝調整，即會開車、會調整工藝。懂處理設備的原理、型號、操作步驟及有關規程。會進行廢氣處理的有關運行中的工藝數據的測定。 會維護使用處理設備。會處理異常運行中的工藝問題。懂處理工藝的安全操作知識及處理事故的應急措施。熟悉本站的有關技術規定。
七.交貨期
根據項目的具體情況，初步確定項目各階段工作內容和執行周期：
設計： 5個工作日
設備加工與配件采購：10個工作日
設備安裝調試： 10個工作日
工程累計周期： 25個工作日
備注：部分項目同時進行，盡量縮短上述周期。
八.設備安裝、檢修與防腐
本工程所用設備多采用不鏽鋼、鍍鋅、PP材質，避免腐蝕問題。
九.售後服務承諾
在設備正式移交業主管理後，定期主動進行售後服務，加強與業主的聯係，解決業主在運行過程中的困難，做到“主動服務，定期回訪，有呼必應、有求必到”，具體來講：
主動服務，定期回訪——每3到6個月主動電話回訪，了解項目實際情況，解決設備中遇到的問題；每年主動進行一次現場回訪，現場了解實際情況，解決相關問題，完善工程質量。
有呼必應、有求必到——隻要業主提出問題，必定給予滿意答複，能夠異地解決的，通過電話、傳真、電子郵件等方式，提供詳實的解決辦法；無法異地解決的，公司將根據實際情況，在接到業主電話後1－2個工作日內趕到現場解決相關問題。對於工程運行中出現的情況，無論是質量問題，還是由於業主操作不當造成的問題，均給予妥善解決，讓業主滿意。
