一、技術服務單位簡介
山東草莓污视频在线观看環保設備有限公司是一家專業從事工業氣態汙染物治理的環保技術企業, 公司擁有自主知識產權開發的“低溫等離子體廢氣處理設備和光氧催化廢氣淨化設備”，是一個集研發、製造、安裝、銷售、服務為一體的環保企業。
公司致力於工業廢氣中的VOC、惡臭、異味、水霧濕氣、油煙等氣態汙染物方麵的控製及治理。目前，公司已具備了使用大功率處理大流量工業廢氣的能力。應用領域：
●石化、化工、醫藥、塑膠、印刷等行業產生的各類揮發性有機汙染物（VOC）。
●汙水處理廠、垃圾處理廠、公廁、垃圾打包站、泵站、市政、卷煙廠、香精廠、屠宰場等領域產生的各類惡臭、異味氣體等。
●醫院、餐飲、賓館、娛樂場所、車船、航空候車室等公共場所及辦公室、家庭、轎車、實驗室等產生的甲醛、苯、氨等有毒氣體及微生物、懸浮顆粒物等。
●大型火力發電廠、水泥廠、鋼鐵廠等產生的二氧化硫、粉塵、油煙等。
●無菌實驗室、病房、手術室、無塵化工廠等。
二、綜述
2.1 項目概述
◇項目名稱：某橡廠車間打磨粉塵治理
◇項目位置：青島城陽區棘洪灘街道巷東村
◇業主單位：青島某橡廠
◇方案設計單位：山東九冠環保設備有限公司
2.2 氣象、水文及地質情況
略
2.3設計依據
◆根據業主提供的與本項目有關的資料及現場勘探結果
◆《中華人民共和國環境保護法》（2015-01-01）
◆《中華人民共和國大氣汙染防治法》（2000-04-29）
◆環境空氣質量標準（GB3095-2012）
◆國發（1996）31號《國務院關於環境保護若幹問題的決定》
◆中華人民共和國主席令第72號《中華人民共和國清潔生產促進法》
◆《國家環境保護“十一五”計劃》
◆《大氣汙染物綜合排放標準》（GB16297-1996）
◆《建設項目環境保護設計規範》
◆《采暖通風和空氣調節設計規範》（GB50019-2003）
◆《建築設計防火規範》（GB50016-2006）
◆《供配電係統設計規範》（GB50052-1995）
◆ 山東草莓污视频在线观看環保設備有限公司治理類似項目取得的經驗
2.4設計原則
（1）協助企業采用科學合理的收集方式，在達到收集效果的前提下，盡量減少氣量。
（2）積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用先進、可靠的汙染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣汙染、保護環境的目的。
（3）妥善解決項目建設及運行過程中產生的汙染物，避免二次汙染。
（4）嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的規範、法規與標準。
（5）選擇新型、高效、低噪設備、注意節能降耗。
（6）總平麵布置力求緊湊、合理通暢、簡潔實用。盡量減小工程占地和施工難度。
（7）嚴格執行國家有關設計規範、標準，重視消防、安全工作。
（8）依據國家和地方有關環保法律、法規及產業政策要求對工業汙染進行治理，充分發揮建設項目的社會效益、環境效益和經濟效益。
三、項目基本情況
3.1 汙染源分析
根據貴公司提供的資料，本方案主要治理貴公司車間打磨產生的木漆粉塵。貴公司現有兩個打磨車間，兩個車間共8個工位，每個工位在一個2400*1200*750mm的台麵上打磨。打磨產生大量粉塵，危害車間工人身心健康，汙染環境，為淨化治理該粉塵設計本方案。
3.2項目規模
根據貴公司提供的相關數據，本項目對貴公司8個工位產生的打磨粉塵進行治理。
3.3工程位置
本工程安裝於某橡廠 ，本工程車間位於山東省青島市城陽區棘洪灘。係統主機具體位置根據貴公司實際情況確定。
四.工藝技術選擇
4.1處理工藝選擇
根據我公司實際調研信息，及我公司相關治理經驗，本工程設計使用“罩口收集+濾筒式除塵器除塵”的方式進行治理。
4.2工藝流程

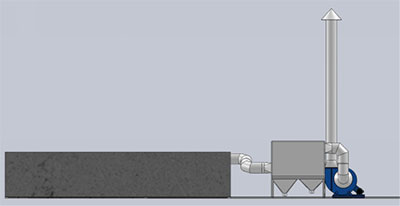

本項目渣灰房擬處理的粉塵考慮運營成本及管理維護方便性，本方案工藝路線確定以“罩口收集+濾筒式除塵器除塵”為核心的工藝來處理。該工藝路線示意圖如下圖：
使用固定在車間的工位旁邊的罩口對車間產生的打磨粉塵進行收集，然後通過係統管道輸送至濾筒式除塵器，在濾筒除塵器內煙氣中所含的粉塵氣體及有害物質被高效濾材阻截淨化，最後所有煙氣經處理之後通過煙囪進行排放。煙氣處理後滿足大氣汙染物綜合排放標準中國家3級排放標準。
4.3煙塵處理係統設計
4.3.1收集係統設計
對任何一個高效的廢氣控製和處理係統而言，廢氣收集係統都是一個極為重要的關鍵要素。因為這一係統從源頭處決定了廢氣控製和處理係統的處理大小。廢氣收集及輸送係統設計得合理與否很大程度上影響著整個廢氣控製和處理係統的處理效果。
罩口作為收集係統最主要的裝置，罩口的設計決定了整個係統的氣流組織，決定了係統的通風量及整個係統的收集效果。

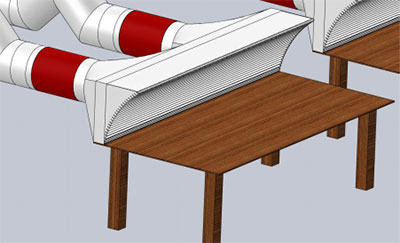

根據貴公司實際，本方案治理的是貴公司打磨工位產生的打磨粉塵，根據打磨粉塵的運動規律，本方案設計在貴公司每個打磨工位的打磨平台上安裝一個側吸風粉塵收集罩口。

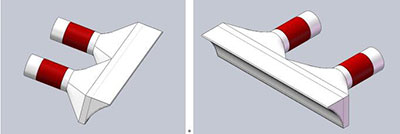

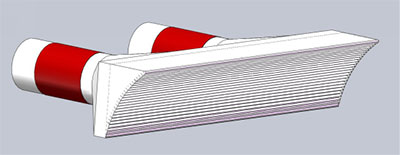

罩口設計尺寸2400*1200*500mm，由於罩口長度過長，每個罩口設計兩個排風口，為方便調節風量，每個罩口的兩個排風口各安裝一個風量調節閥。
4.3.2係統設計及設備選型
貴公司較長車間設置5個打磨工位，較短車間設置3個打磨工位。考慮到貴公司車間空間，為了不影響貴公司車間工人正常工作，罩口設計安裝於打磨平台上靠牆一側，兩個車間的罩口背靠背設置。

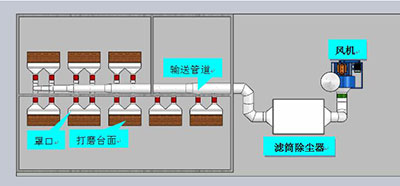

設計將貴公司打磨工位設置為一套中央式打磨除塵係統，每個工位罩口使用管道連接至同一主管道，然後通過主管道輸送至除塵設備。

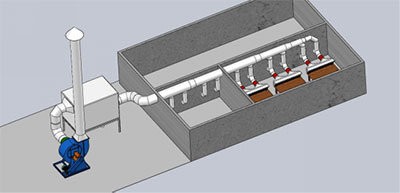

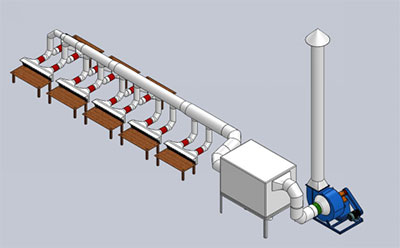

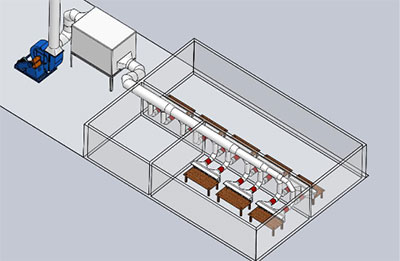

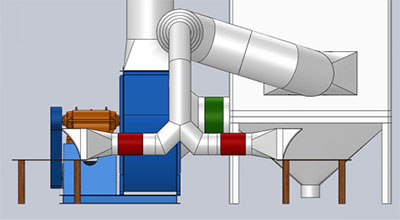

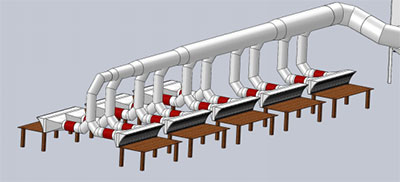

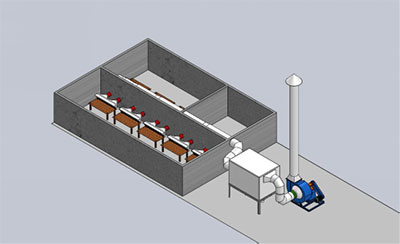

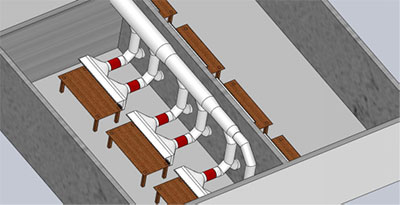

本工程主管道設計安裝於較短車間一側，較長車間收集罩口使用管道穿過車間牆體連接至主管道統一輸送。主管道根據風量變化逐級變徑以平衡管道內風壓。係統設計效果圖如下：
根據相關設計規範，結合我公司相關工程經驗，貴公司打磨工位每個罩口設計風量8000m3/h，本工程係統共設置8個罩口，總風量64000m3/h。
根據相關設計規範，並且考慮到在氣體輸送中輸送管道的漏風量，係統的總風量設計為65000m3/h。
係統主機選用我公司生產的處理風量為65000m3/h的濾筒式除塵器和75kw風機，係統管道設計使用鍍鋅螺旋風管。
根據我公司現場勘測結果，貴公司現有的8個工位不會同時使用，結合貴公司實際情況考慮到本方案除塵係統的後期運營費用，本方案除塵係統設計使用變頻控製係統。
設計在每個工位罩口後方安裝電動閥門，工位開始工作時按下開啟按鈕，閥門打開，變頻器根據打開的閥門數量自動變頻調節風機風量。工位不工作時按下關閉按鈕，閥門關閉，變頻器根據關閉的閥門數量自動變頻調節風機風量，降低能耗。
4.4 濾筒式除塵器
4.4.1 濾筒式過濾器的工作原理

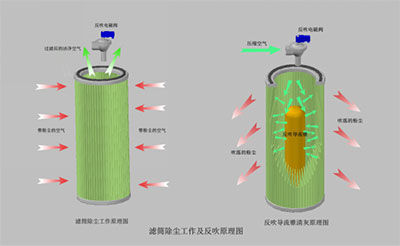

如圖所示汙濁的空氣（用暗紅色表示）通過吸塵口采集，進入過濾器。首先是一塊鋼製擋板，改變氣流方向，使氣流向上流動，進入過濾室內，這樣可避免直接衝擊濾芯。經過有過濾筒過濾分離，過濾後幹淨的空氣（用藍色表示）通過消聲排入外界，完成過濾的全過程。過濾筒分離的煙塵顆粒，在濾芯的自動清洗功能下，落入粉塵容器，進行收集。
離心風機工作時在淨化器腔體內所產生的真空吸力迫使焊接、切割及打磨煙塵迅速聚集在吸氣口的周圍，並且在強吸力的作用下回聚到淨化器內部進行淨化。在此過程中帶火星的焊接、切割及打磨煙塵在進入淨化腔體之前被阻火網框隔絕分離，而一部分有餘溫的焊接、切割及打磨煙塵氣流則被擋流板均勻的分配在淨化腔體內部以便更好的被濾筒淨化。焊接、切割及打磨煙塵進入到淨化腔體內部後較大顆粒的煙塵在重力的作用下下沉到集灰鬥裏，而小顆粒的浮塵則在吸力所產生渦流的作用下懸浮在淨化腔體內部有待濾筒的過濾。吸附在濾筒外表麵上的小顆粒灰塵經過聚集、結合等效應後，在重力的作用下滑落、下沉到集灰鬥內部。被淨化過的含塵氣流（新鮮空氣）則在吸力的作用速送到車間內給工人一個美好的工作環境。
4.4.2濾筒式過濾器的自動清潔功能
淨化器濾材的清潔通過由壓差傳感器控製的脈衝噴吹機構實現：當淨化器運行一段時間以後，細微的煙塵吸附在濾材表麵，使得濾材的透氣性降低。壓差傳感器的兩個探測頭一個安裝在原氣側、一個安裝在淨氣側。當壓差傳感器檢測到的壓差超過某一設定值時輸出壓差信號，脈衝發生器接收信號後順序啟動脈衝噴吹閥，潔淨的壓縮空氣由閥口噴出，引射氣流對濾筒進行吹掃直到壓差低於另一設定值時才停止；濾材表麵吸附的微塵在氣流作用下被清除，落在室體下部的集塵鬥中.
脈衝噴吹需0.5～0.6MPa的潔淨壓縮空氣，且運行中須保持連續且恒定不變的供氣量。
並且主機設有溫度控製單元，監控設備異常升溫，當控製點溫度超過70℃時能自動關閉風機，確保設備使用安全。
濾筒式過濾器與傳統靜電式過濾器、機械式過濾器相比有如下優點：
◆排放濃度低，達5 mg/m3, 一般其他過濾器隻能過濾0.5um 以上粒徑;而我司產品能過濾0.3um以上的粉塵。
◆透氣性好，氣阻比一般過濾器低;
◆清灰方便，全自動清灰，保證生產的連續性和高效性。
◆粉塵收集容器裝卸便捷與過濾漏鬥的連接是密封的不漏灰塵。

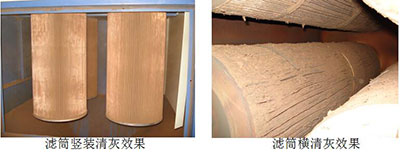

◆濾筒豎裝更加有利於清灰，濾筒豎裝與橫裝在使用過程中的對比圖

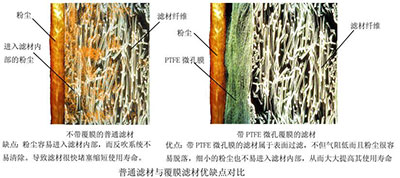

4.4.3濾筒淨化器過濾濾材特點
4.5主要設備一覽表
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 濾筒式除塵器 | 65000m3/h | 1套 | 草莓污视频在线观看環保 |
| 2 | 風機 | 75kw | 1台 | 外購 |
| 3 | 電控設備 | 75kw | 1套 | 草莓污视频在线观看環保 |
| 4 | 管道及閥門 |
|
1批 |
|
主要設備參數：
| 濾筒除塵器： | |||
| 1 | 型號 | PLLT-1248 |
|
| 2 | 處理風量 m3/h | 68000 |
|
| 3 | 濾筒數量 | 48 |
|
| 4 | 過濾麵積 ㎡ | 864 |
|
| 5 | 壓縮空氣MPa | 0.4-0.6 | 無油無水 |
| 6 | 過濾材料 | PTFE微孔腹膜 | 進口濾材 |
| 7 | 灰桶容積 L | 120 |
|
| 8 | 噪聲 dB(A) | ≤80 |
|
| 9 | 清灰方式 | 脈衝自動清灰 | 全方位在線清灰 |
4.6排放標準
廢氣處理後的排放標準執行國家最新環保法的要求達標排放。
滿足貴公司環評要求。
