一、項目概述
項目名稱：吹膜、印刷、托板、造粒等廢氣治理項目
方案設計單位：山東草莓污视频在线观看環保設備有限公司
二、方案介紹
1、收集係統
企業廢氣收集不合理，收集罩做的比較大，管道卻很細，風量設計不滿足收集要求，大部分廢氣因為未能有效收集逃逸到車間和廠區外。這裏要求的收集效率需要達到90%以上。收集罩需要完全覆蓋廢氣發生源，收集罩距離廢氣發生源越近收集效率越高，所使用的風量越小，能耗越低。
管道布局設計也不合理，部分支管道不能滿足收集需求，並且沒有合理分配係統風量，這樣造成管道風壓阻力較大，很多吸氣罩沒有分配到排風風量，廢氣不能有效的收集。管道布局應該根據生產需求布局，不使用的印刷機，吹膜機等關閉收集閥門，確保風量能夠有效利用。

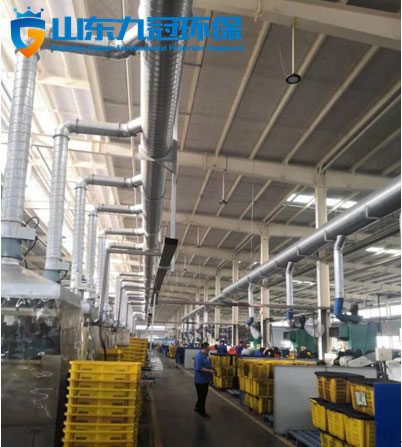

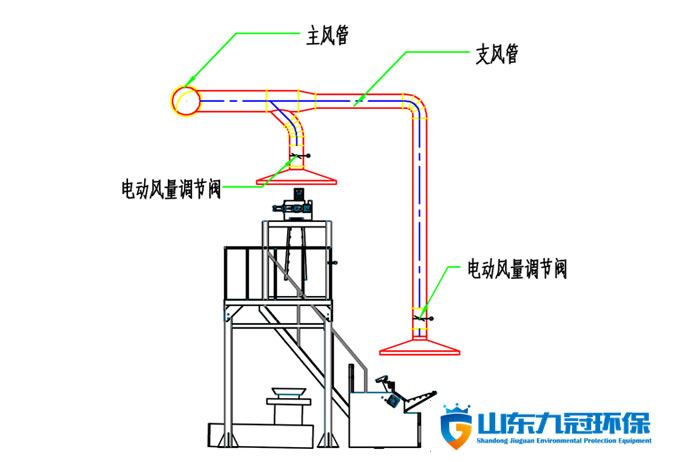

合理布局管道增加風量調節閥門能夠有效的提供收集效率
部分印刷機隻在頂部加了收集罩，而且風量很小，車間廢氣濃度很高，完全達不到收集的效果。大量廢氣逃逸無法有效收集。這裏也需要做提升改造。因為印刷過程中烘幹風量比較大（例如：Q=2000m³/h*8台烘幹風機），就需要對烘幹管道做減風增濃改造，改造後處理設備（RTO蓄熱式燃燒）產生的熱量可以給烘幹提供熱源，降低印刷設備能耗。

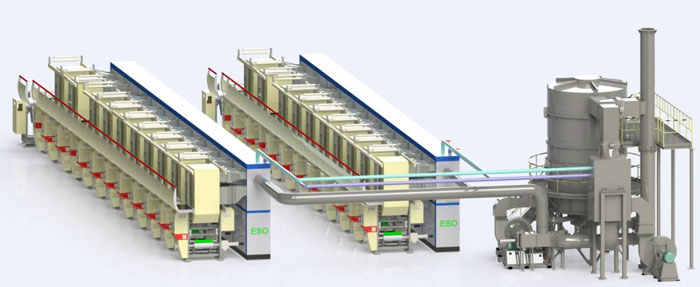

減風增濃+旋轉式RTO
2、廢氣處理工藝

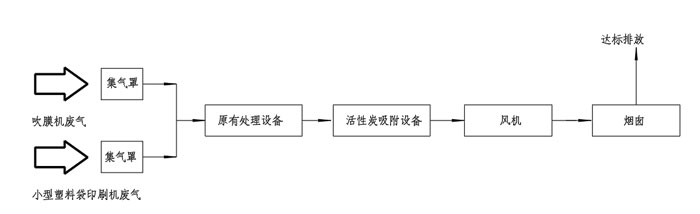

吹膜廢氣：
部分企業原有噴淋塔等設備在滿足風量的情況下可以繼續利舊使用，取消光催化氧化設備，增加活性炭吸附設備。

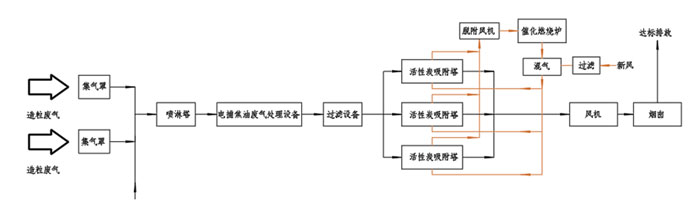

造粒廢氣、托板：
玻纖托板和回收塑料造粒，由於生產過程中產生的酚醛樹脂濃度較高，這個油狀樹脂在廢氣中如果不去除掉，就會影響後續設備的處理效率，這裏我們采用電捕焦油設備對廢氣先進行預處理在經催化燃燒處理。
印刷廢氣：
凹版印刷溶劑使用量大，廢氣濃度高，而且含有乙酸乙酯等成分不易被低溫催化燃燒，所以這裏我們采用，減風增濃和沸石轉輪先對收集係統進行改造，高濃度廢氣通過蓄熱式燃燒爐直接燃燒掉，燃燒後的熱量返回印刷設備為烘幹的熱源。
三、設備簡介

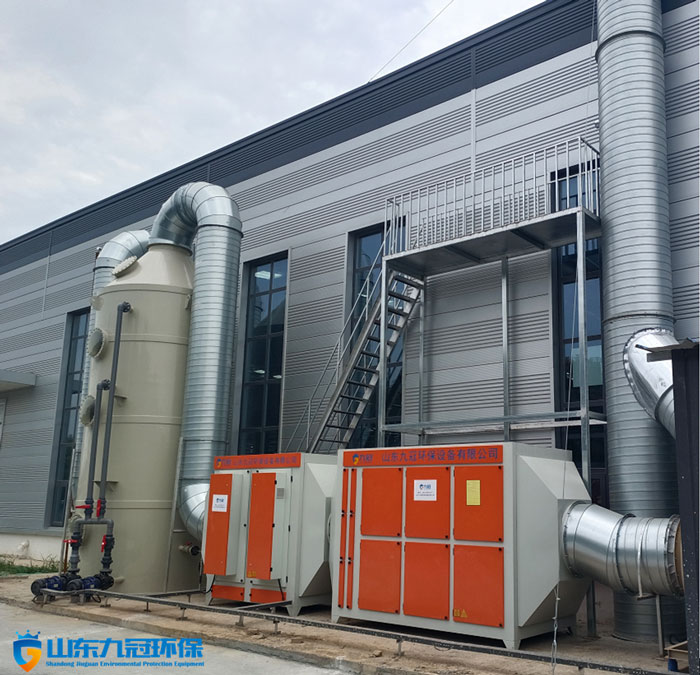

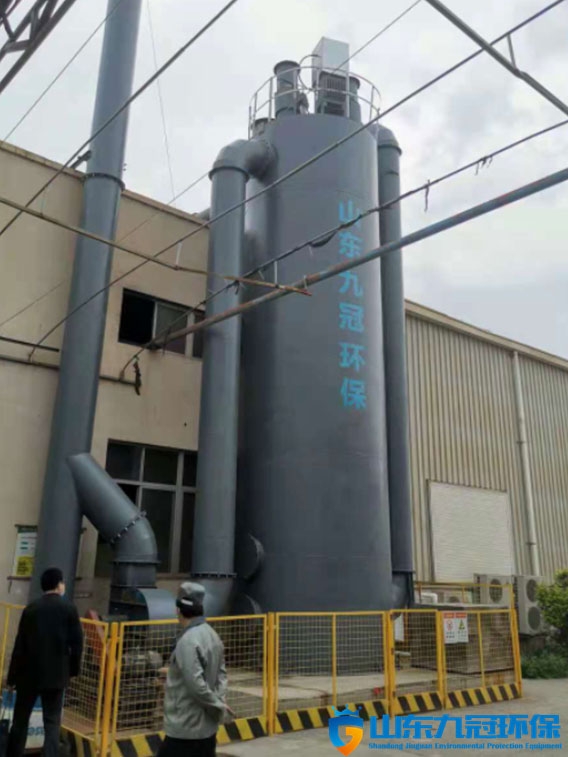

1、 預處理設備

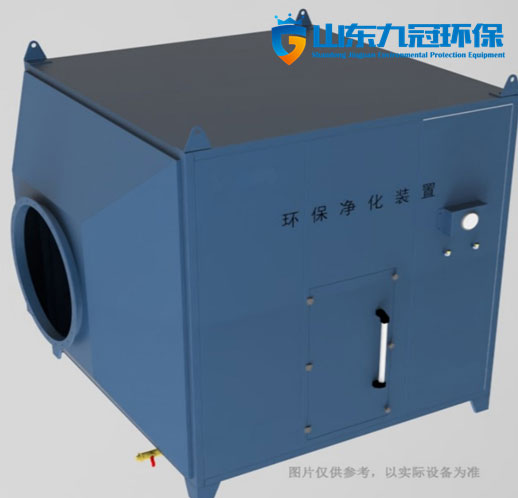

2、電焦油捕捉設備

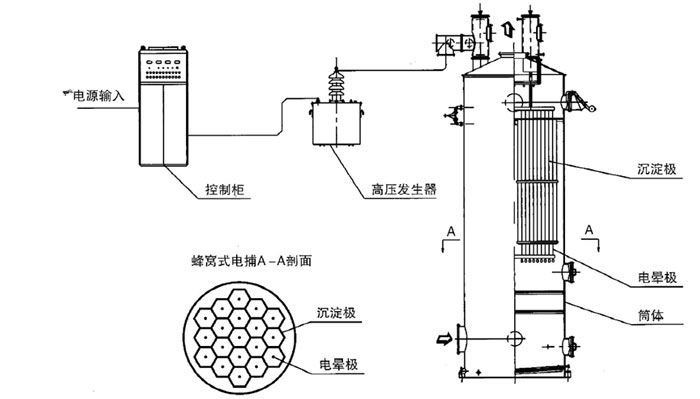

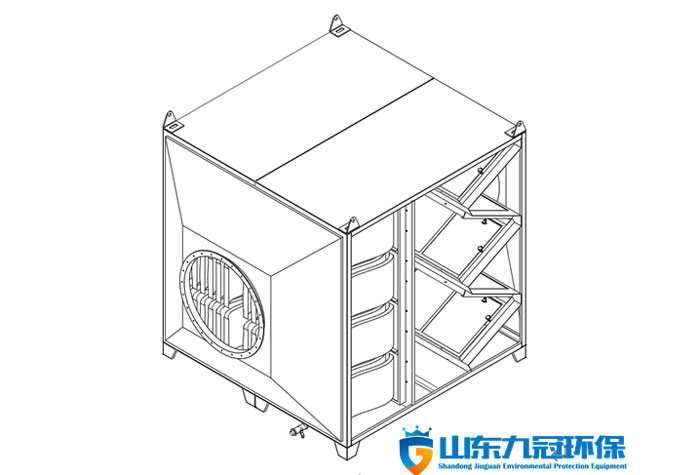

電焦油捕捉設備
3、蓄熱式燃燒設備（RTO）

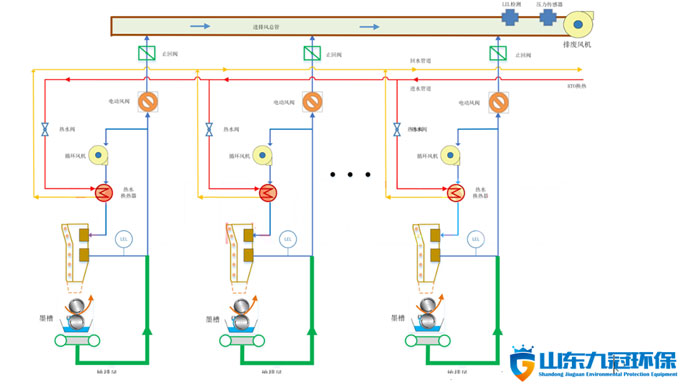

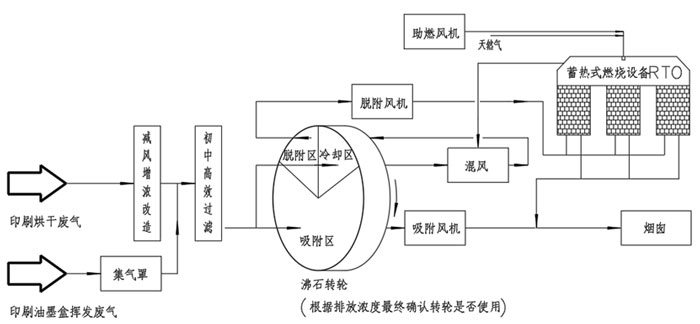

預處理係統+沸石轉輪+蓄熱式燃燒係統（RTO）工藝流程

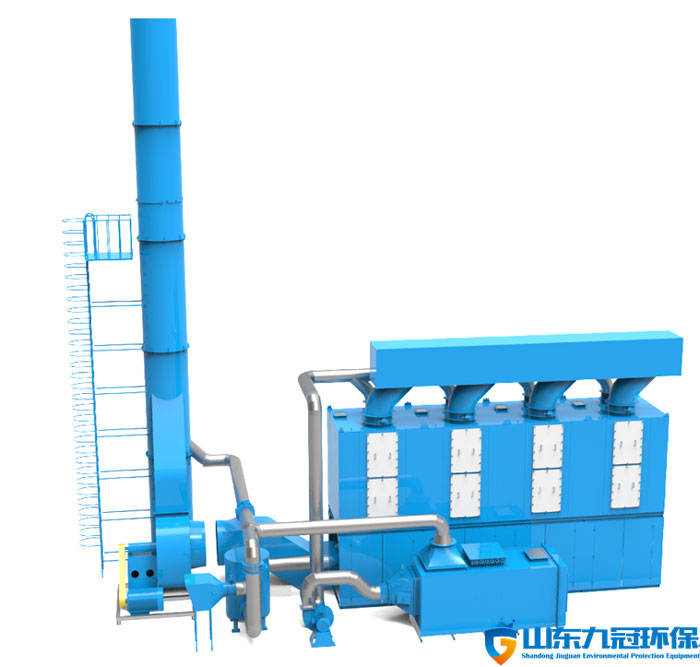

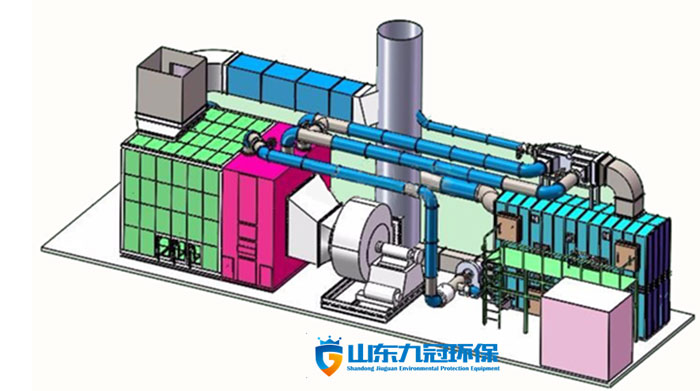

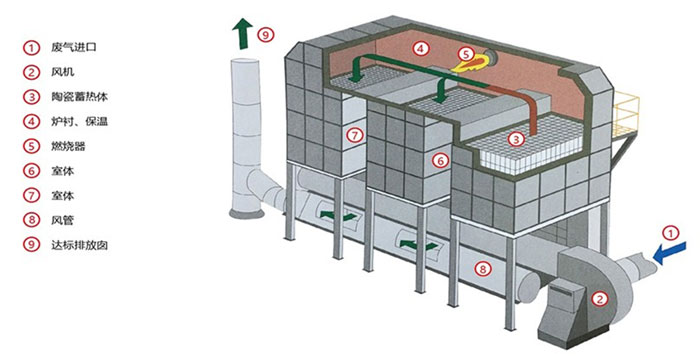

RTO廢氣治理設備模擬圖
4、 催化燃燒設備

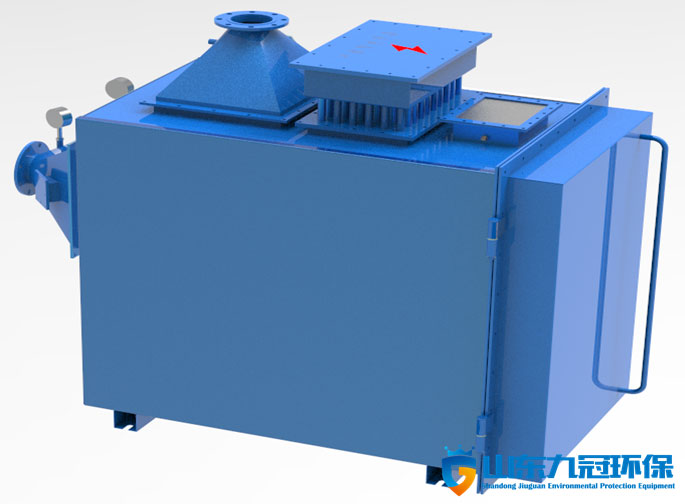

催化燃燒爐：

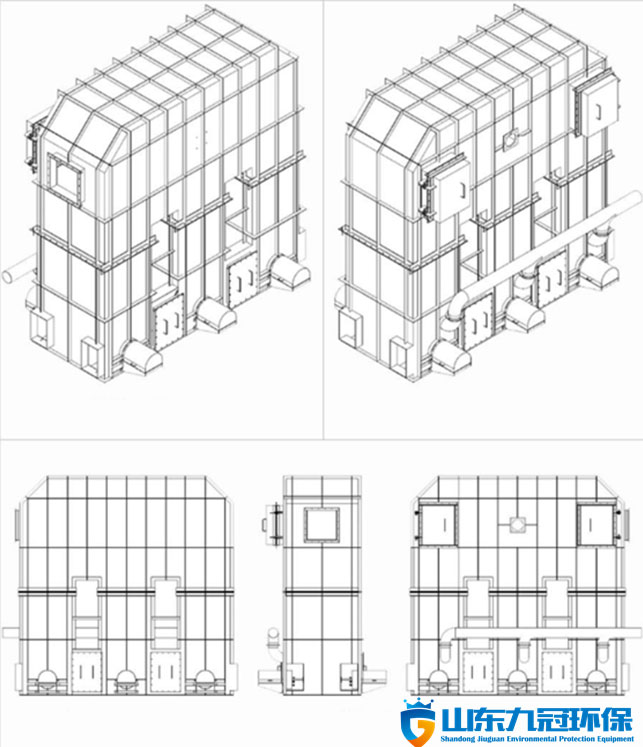

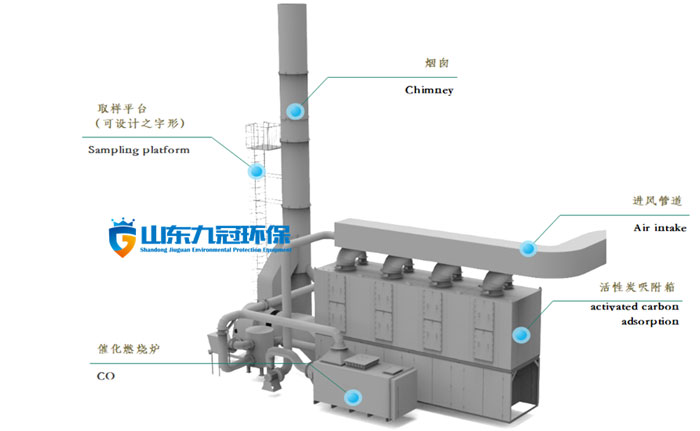

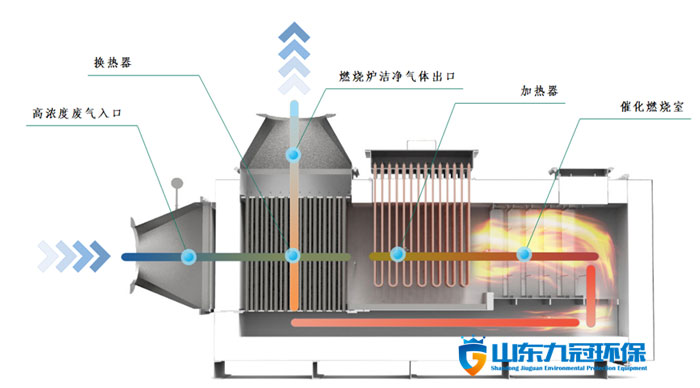

催化燃燒爐（熱交換+電加熱+催化燃燒係統）
設備特點
用貴金屬鈀、鉑鍍在蜂窩陶瓷載體上作催化劑，淨化效率高達90%以上，催化劑使用壽命長，且可以再生，氣流通暢，阻力小。壽命在4-5年。
安全設施完備：設有泄壓口、超溫報警等保護設施。
5、 活性炭吸附脫附設備

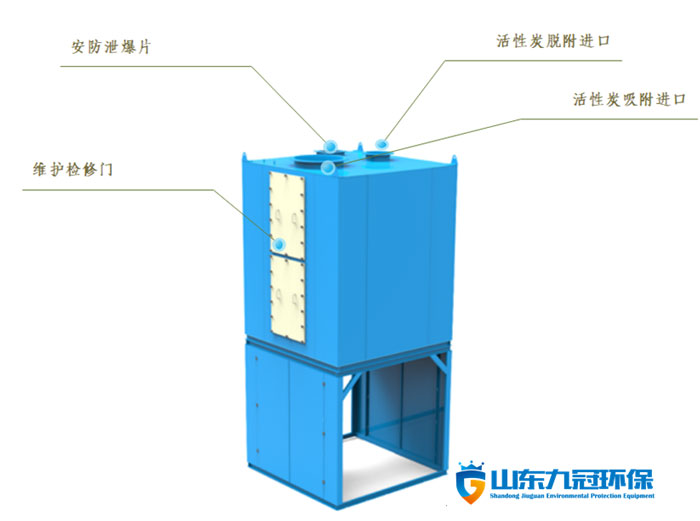

活性炭吸附塔

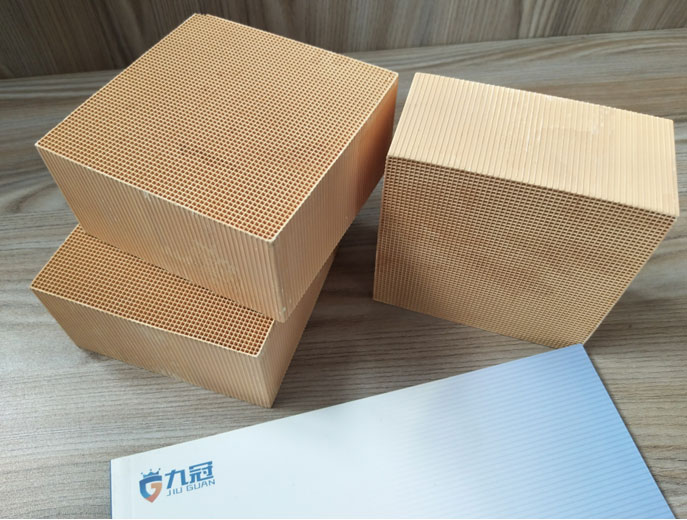

在活性炭吸附器的設計上，采用立式多層設計。選用蜂窩活性炭為吸附劑，具有吸附性能好，流體阻力小等特點。活性炭吸附床內裝活性炭層，以濃縮淨化有機氣體，是整個裝置第一個主循環的主要部件及核心工序，活性炭模塊化裝填，活性炭填充四層。吸附器采用煤基蜂窩活性炭（100×100×100mm）作為吸附劑，具有機械強度高， 耐強酸、強堿的特性，床層阻力（壓降）很小。
6、 控製係統
廢氣處理設置控製係統采用PLC係統，具備設備工況監視、流程畫麵顯示、參數顯示、報警顯示、自動連鎖保護、 數據顯示等功能，並設有緊急停車功能。係統的運行狀態設置正常運行模式、手動模式。

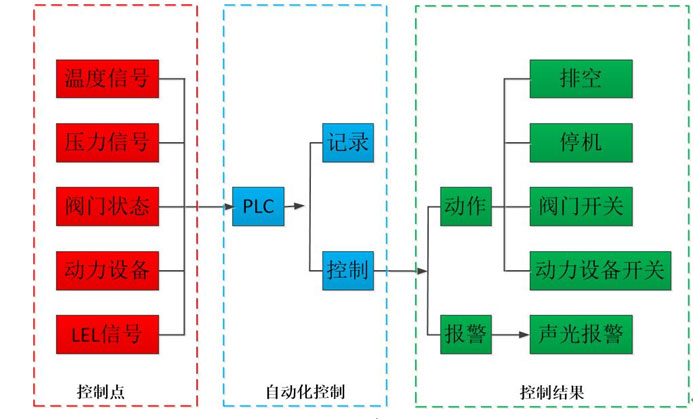

Plc控製原理簡圖

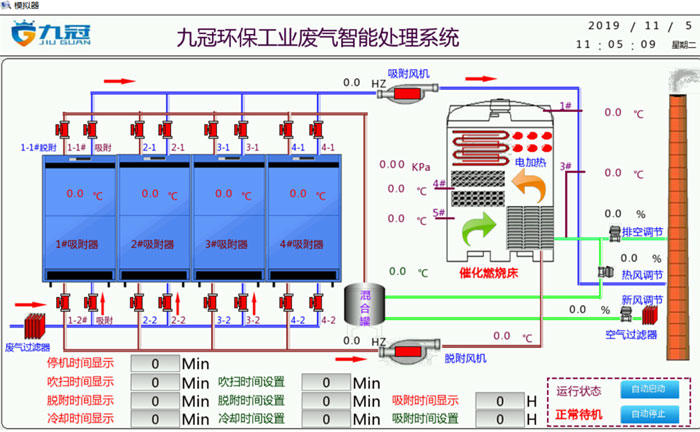

人機對話界麵
7、 安防措施

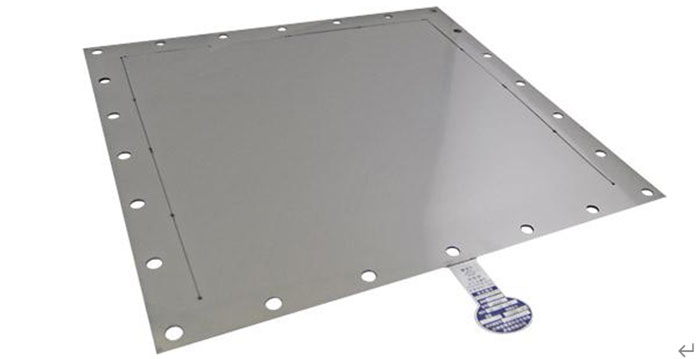

泄爆片：當催化燃燒爐內壓力突然上升，防止係統發生危險，在催化燃燒爐及活性炭吸附箱頂處設置爆破片，對係統實施保護，本係統爆破片選用不鏽鋼材質，爆破壓力根據係統設計確定。
高溫預防：催化淨化裝置內部設有溫度超溫報警，設備設定安全溫度，當設備運行溫度超溫時會自動打開補風閥門，關閉電加熱，以稀釋進氣溫度，以保證設備的安全運行
活性炭箱防火裝置：活性炭箱安裝有滅火裝置，設備都規劃有熱電偶，當活性炭箱內溫度達到設定溫度的時候，係統會自動啟動消防滅火裝置。
